检测仪表的分类与组成
分析检测仪表是能确定所感受的被测变量大小的仪表。它可以是传感器、变送器和自身兼有检出元件和显示装置的仪表。
传感器件是能接受被测信息，并按一定规律将其转换成同种或别种性质的输出变量的仪表。输出为标准信号的传感器称为变送器。所谓标准信号，是指变化范围的上下限已经标准化的信号(例如，4~20mA DC，20~100kPa等)。
检测仪表可按下述方法进行分类：
(1)按被测量分类 可分为温度检测仪表、压力检测仪表、流量检测仪表、物位检测仪表、机械虽检测仪表以及过程分析仪表等。
(2)按测量原理分类 如电容式、电磁式、压电式、光电式、超声波式、核辐射式检测仪表等。
(3)按输出信号分类 可分为输出模拟信号的模拟式仪表、输出数字信号的数字式仪表，以及输出开关信号的检测开关(如振动式物位开关、接近开关)等。
(4)按结构和功能特点分类 按照测量结果是否就地显示，分为测量与显示功能集于一身的一体化仪表和将测量结果转换为标准输出信号并远传至控制室集中显示的单元组合仪表。按照仪表是否含有微处理器，分为不带有微处理器的常规仪表和以微处理器为核心的徽机化仪表。后者的集成度越来越高，功能越来越强，有的已具有一定的人工智能，常被称为智能化仪表。目前，有的仪表供应商又推出了“虚拟仪器”的概念。所谓“虚拟仪器”是在标准计算机的基础上加一组软件或(和)硬件，使用者操作这台计算机，即可充分利用最新的计算机技术来实现和扩展传统仪表的功能。这套以软件为主体的系统能够享用普通计算机的各种计算、显示和通信功能。在基本硬件确定之后，就可以通过改变软件的方法来适应不同的需求，实现不同的功能。模拟仪器彻底打破了传统仪表只能由生产厂家定义，用户无法改变的局面。用户可以自己设计、自己定义，通过软件的改变来更新自己的仪表或检测系统，改变传统仪表功能单一或有些功能用不上的缺陷，从而节省开发、维护费用，减少开发专用检测系统的时间。

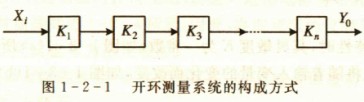

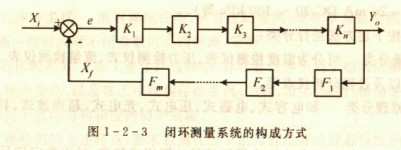

不同类型检测仪表的构成方式不尽相同，其组成环节也不完全一样。通常，检测仪表由原始敏感环节(传感器或检出元件)、变量转换与控制环节、数据传输环节、显示环节、数据处理环节等诸环节组成。检测仪表内各组成环节，可以构成一个开环测量系统，也可以构成闭环测量系统。开环测量系统是由一系列环节串联而成，其特点是信号只沿着从输入到输出的一个方向(正向)流动，如图1-2-1所示。一般较常见的检测仪表大多为开环测量系统。例如，如图1-2-2所示的温度检测仪表，以被测温度为输入信号，以毫伏计指针的偏移作为输出信号的响应，信号在该系统内仅沿着正向流动。闭环测量系统的构成方式如图1-2-3所示，其特点是除了信号传输的正向通路外，还有一个反馈回路。在采用零值法进行测量的自动平衡式显示仪表中，各组成环节即构成一个闭环测量系统。
