什么是膨胀式温度计

膨胀式温度计
    膨胀式温度计是基于某些物体受热时体积膨胀的特性而制成的。玻璃管温度计属于液体膨胀式温度计，双金属温度计属于固体膨胀式温度计。
双金属温度计中的感温元件是用两片线膨胀系数不同的金属片叠焊在一起而制成的。双金属片受热后，由于两金属片的膨胀长度不同而产生弯曲。如图2-1-1所示。温度越高产生的线膨胀长度差就越大，因而引起弯曲的角度就越大，双金属温度计就是基于这一原理而制成的，它是用双金属片制成螺旋形感温元件，外加金属保护套管，当温度变化时，螺旋形感温元件的自由端便围绕着中心轴旋转，同时带动指针在刻度盘上指示出相应的温度数值。

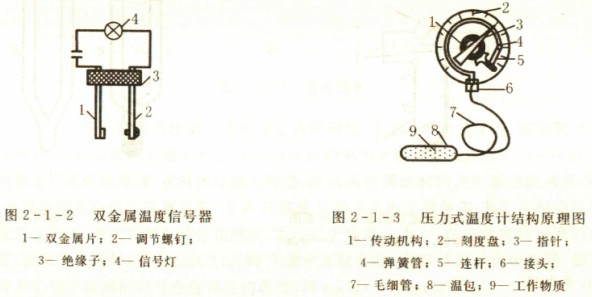

图2-1-2是一种双金属温度信号器的示意图。当温度变化时，双金属片1产生弯曲，且触点与调节螺钉相接触，使电路接通，信号灯4便发亮。如以继电器代替信号灯便可以用来控制热源(如电热丝)而成为两位式温度控制器。沮度的控制范围可通过改变调节螺钉2与双金属片1之间的距离来调整。若以电铃代替信号等变可以作为一种双金属温度信号报警器。
