霍尔片式压力传感器
霍尔片式压力传感器是根据霍尔效应制成的，即利用霍尔元件将由压力所引起的弹性元件的位移转换成霍尔电势，从而实现压力的测量。

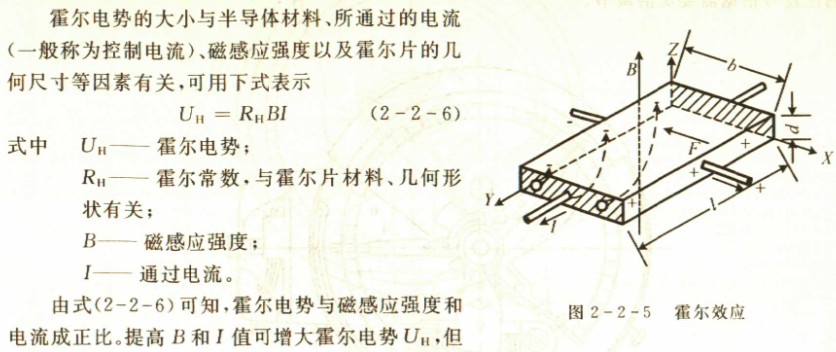

霍尔片为一半导体(如锗)材料制成的薄片。如图2-2-5所示，在霍尔片的Z轴方向加一磁感应强度为B的恒定磁场，在Y轴方向加一外电场(接入直流稳压电源)，便有恒定电流沿Y轴方向通过。电子在霍尔片中运动(电子逆Y轴方向运动)时，由于受电磁力的作用，而使电子的运动轨道发生偏移。造成霍尔片的一个端面上有电子积累，另一个端面上正电荷过剩，于是在霍尔片的X轴方向上出现电位差，这一电位差称为霍尔电势，这种物理现象就称为“霍尔效应”。
两者都有一定限度一般I为3~20 mA，B约为几千高斯，所得的霍尔电势UH约为几十毫伏。
必须指出，导体也有霍尔效应，不过它们的霍尔电势远比半导体的霍尔电势小得多。
如果选定了霍尔元件，并使电流保持恒定，则在非均匀磁场中，霍尔元件所处的位置不同，所受到的磁感应强度也将不同，这样就可得到与位移成比例的霍尔电势。实现位移一电势的线性转换。
将霍尔元件与弹簧管配合，就组成了霍尔片式弹黄管压力传感器，如图2-2-6所示。被测压力由弹簧管1的固定端引入，弹簧管的自由端与霍尔片3相连接，在霍尔片的上、下方垂直安放两对磁极。使霍尔片处于两对磁极形成的非均匀磁场中。霍尔片的四个端面引出四根导线，其中与磁钢2相平行的两根导线和直流稳压电源相连接，另两根导线用来输出信号。

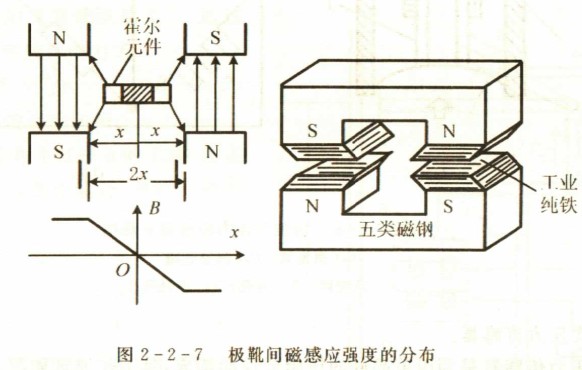

磁极极靴间的磁感应强度B，由于极靴的特殊几何形状而形成线性不均匀的分布情况，如图2-2-7所示。
当被测压力引入后，在被测压力作用下，弹簧管自由端产生位移，因而改变了霍尔片在非均匀磁场中的位置，使所产生的霍尔电势与被测压力成比例。利用这一电势即可实现远距离显示和自动控制。
