什么是射流流量计

射流流量计应用和注意事项
    1.应用
    根据FDF的特点，目前主要用于小流量液体和气体流量测量。
    (1)低雷诺数液体流量侧量以Moore公司14系列为例，主要用于各种液体化工介质及燃油流量测量，可测勃度低于8X10^-5m²/s的钻性流体和含固体颖粒达到5%的液体。
    (2)小流量或微流量侧量国外已把FDF用作家用煤气表;在医疗领域用于麻醉气体、输氧量、人工肺的流量测量。
    (3)与节流装置组合使用  在低静压愉气管道中，英国煤气公司就设计了文丘里分流式FDF。在煤气管道上采用文丘里管节流，在文丘里管人口段和喉部引出分流通道，分别接到FDF的入口和出口。用FDF代替微差压传感器，既降低了价格，又可消除温漂和零漂。
    2.注意事项
    ①注意防止气穴现象的影响:测量液体化工介质特别是易挥发性液体时，应注意被测介质的流速和仪表的背压。
    ⑧仪表安装时，应使传感器保持水平，也就是要使两个反馈通道处于同一水平面上，不能侧立(即两个反馈通道一个在上边，一个在下边)，以免小流量时出现反馈被“封闭”现象。特别是测含固体颗粒的液体时更需注意水平安装。
    ③保证上游直管段为10D，下游直管段为2.5D,
    ④其他注意事项与VSF相同。

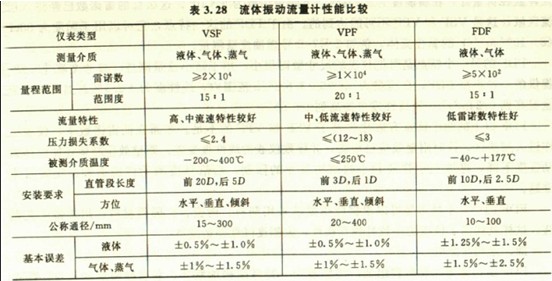

VSF. VPF, FDF三种流t计的主要技术特性列于表3.28，可供选表参考。
