科里奥利质量流量计信号检测原理
用于检测偏转角的电磁位置检测器设置在测量管行程的中点。此处管子速度最大，且可得到对称的最大的偏转角，而加速度近似为0。管子分别向下和向上运动，形成两种时间间隔，结合起来产生一组信号。

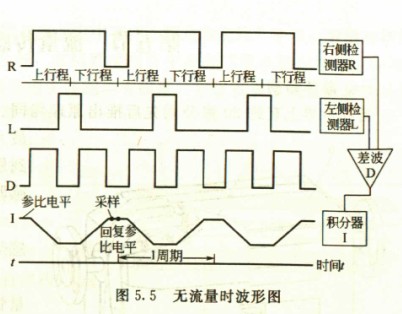

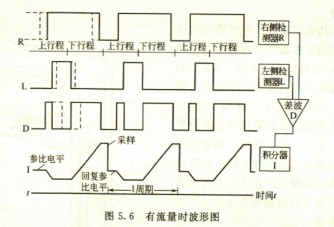

图5.5和图5.6所示分别为通过逻辑电路处理过的无流量时和有流量时的波形图。从传感器管的端部看过去，有左、右两根支管，流量分别从其中流入和流出，电磁位置检测器检测其矩形频率波。左、右信号交替产生，右面检测器信号采用宽波形(R)，而左面的信号采用窄波形，这样就避免了信号的重叠。
由于脉宽的差异，当管子上升过程中通过中心点时，右面的检测器信号总是先于左面的发生。相反,当管子在下降过程中通过中心点时，左面信号总是先于右面的被检测出来。
差异波形D是右边和左边两支管子在上升和下降过程中通过中心点的时差信号。这些脉冲被送至线性积分器，并且对上升的一对作负积分，对下降的一对作正积分。当没有流量通过时，这种差异脉宽(波形D)在两个方向上是相等的(图5.5)。当有流量通过时，在上行时有一个反时针的扭曲，而在下行时有一个顺时针扭曲，这引起两支管子在上升过程中跨越中心点时间更接近，而在下降过程中踌越中心点时间拉长。这样，差值脉宽(波形D)就不再相等(图5.6)。
由于积分的斜率相等且恒定，在正常方向流动时产生一基本的正的脉冲愉出，它被送至一采样和保持电路。积分输出恰在参比电平恢复之前被采样，在同期的其他时段内处于保持状态。这样的信号是同时差△t成线性比例关系，因而同质量流量成正比。
经处理的信号产生一个0-10000Hz脉冲输出，被送至频率和(或者)模拟翰出电路板。频率板将脉冲信号量化用以显示、控制和积算。模拟板把脉冲信号转换成模拟电压或电流信号输出(0-20mA, 4-2OmA或0-5V, 1-5V)。
在图5.5和图5.6中，R是来自右位置检侧器经过初步处理的信号波形;L是来自左位置检侧器经初步处理后的信号波形;D是R和L反相比较后的差波信号波形;I是线性积分后的波形。
