应变片式压力传感器
    应变片式压力传感器是基于电阻应变效应原理工作的。电阻应变片有金属应变片(金属丝或金属箔)和半导体应变片两类。被测压力使应变片产生应变。当应变片产生压缩应变时，其阻值减小;当应变片产生拉伸应变时，其阻值增加。应变片阻值的变化，再通过桥式电路获得相应的毫伏级电势输出，并用毫伏计或其他记录仪表显示出被测压力，从而组成应变片式压力计。

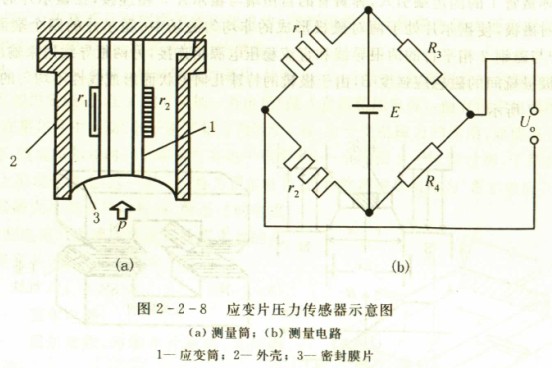

    图2-2-8是一种应变片式压力传感器的原理图。应变筒1的上端与外壳2固定在一起，下端与不锈钢密封膜片3紧密接触，两片康铜丝应变片r₁和r₂用特殊胶合剂贴紧在应变筒的外壁。r₁沿应变筒轴向贴放，作为测量片;r₂沿径向贴放，作为温度补偿片。应变片与筒体之间不发生相对滑动，并且保持电气绝缘。当被测压力p作用于膜片而使应变筒作轴向受压变形时，沿轴向贴放的应变片r₁也将产生轴向压缩应变ε₁，于是r₁的阻值变小;而沿径向贴放的应变片r₂，由于本身受到横向压缩将引起纵向拉伸应变ε₂，于是r₂阻值变大。但是由于ε₂比ε₁要小，故实际上r₁的减少量将比r₂的增大量为大。
应变片r₁和r₂与两个固定电阻R₃和R₄;组成桥式电路，如图2-2-8(b)所示。由于r₁和r₂的阻值变化而使桥路失去平衡，从而获得不平衡电压△U作为传感器的输出信号，在桥路供给直流稳压电源最大为10V时，可得最大△U为5mV的输出。传感器的被测压力可达25 MPa。由于传感器的固有频率在25000Hz以上，故有较好的动态性能，适用于快速变化的压力测量。传感器的非线性及滞后误差小于额定压力的1%。
