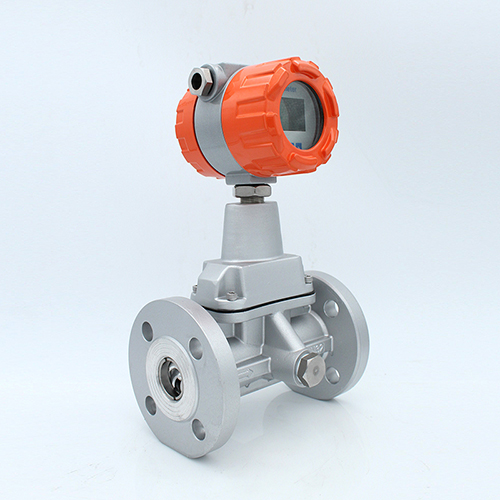

智能旋进旋涡流量计 产品概述
智能旋进漩涡气体流量计属于我公司新型专利产品,该产品采用的是温压补偿和不锈钢壳体,采用温度、压力牵引补偿技术,运用了新一代的信号放大器、独特的滤波技术、独特的双传感器技术和电路处理 技术,大大提升抗干扰性能,使小流量也具有出色的稳定性,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进 水平。
旋进旋涡流量计产品特点
★安全性,高规格
内置式流量传感器,安全性能高,结构紧凑,温压补偿和不锈钢壳体,耐压,性能稳定,外形美观。
★数据显示,一目了然
就地显示温度、压力、瞬时流量和累积流量。
★技术革新
采用新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性。
★节能环保
整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
★特色功能
特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失,可永久性保存。
防盗功能可靠,具有密码保护,防止参数改动。
★贴心设计
表头可180°随意旋转,方便安装。
★与传统的孔板流量计进行比较,智能旋进旋涡流量计具有以下几个主要特点:
①实现了机电一体化,日常的计量过程不需人工值守;
②工艺安装条件不苛刻,仪表上、下游直管段可较孔板流量计大大缩短;
③系统的测量准确度能够满足目前的贸易计量要求(≤2%);
④流量测量范围较宽(qmax/qmin=15~20">),可在孔板流量计无法涉足的部分小流量区域进行有效工作;
⑤体积小、重量轻,离线标定较为方便;
⑥测量信号既可就地显示,也可按需远传;
⑦无可动部件,因此对于一般的测量就不存在仪表的机械磨损;
⑧仪表管理人员勿需专业培训,流量、压力及温度等测量参数可 以从表头直接读取并且不必进行折算转换;
⑨只需定期更换电池(微功耗)及被测介质的参数。
旋进旋涡气体流量计工作原理
当沿着轴向的流体流量传感器入品时,在漩涡发生体的作用下,被强制围绕中心线旋转,产生漩涡流,漩涡流在文丘利管中旋进,到达收缩段突然节流后,使漩涡流加速,当通过扩散段时,漩涡中心沿一锥形螺旋线进动。此时,漩涡中心通过检测点的进动频率与流体的流速成正比。由压电传感器检测到的漩涡流进动频率信号经放大、滤波、整形后转换成流量值进行就地显示或信号选择。
流量积算仪工作原理:
流量积算仪由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成,并配有外输出信号接口,输出各种信号。流量计中的微处理器按照气态方程进行温压补偿,并自动进行压缩因子修正,气态方程如下
式中:
QN——标况下的体积流量(m3/h);
QV——工况下的体积流量(m3/h;
Pa ——当地大气压力(KPa);
P ——流量计取压孔测量的表压(KPa);
PN ——标准状态下的大气压力(101.325 KPa);
TN——标准状态下的绝对温度(293.15K);
T ——被测流体的绝对温度(K);
ZN ——气体在标况下的压缩系数;
Z ——气体在工况下的压缩系数;
注:当用钟罩或负压标定时取ZN/Z=1,对天然气(ZN/Z)1/2=FZ为超压缩因子。按中国石油天然气总公司的标准SY/T6143-1996中的公式计算
安装说明
Ⅰ.流量计的安装
1、流量计安装时,严禁在其进出口法兰处直接进行电焊,以免烧坏流量计内部零件。
2、对于新安装或检修后的管道务必进行清扫,去除管道中的杂物后方能安装流量计。
3、流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所;
4、流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合;
5、流量计室外安装时,上部应有遮盖物,以防雨水浸入和烈日曝晒影响流量计使用寿命;
6、流量计可任意角度安装,流体的流向应与流量计上标识的流向一致;
7、在管道施工中,应考虑安装伸缩管或波纹管,以免对流量计造成严重的拉伸或断裂;
8、流量计应与管道同轴安装,并防止密封片和黄油进入管道内腔;
9、采用外电源时,流量计必须有可靠接地,不得与强电系统共用地线,在管道安装或检修时,不得把电焊系统的地线与流量计搭接。
为了不影响流体正常输送和便于维护,要求按下图所示安装旁通管道,并保证前≥3DN、后≥1DN的直管段。
技术参数表
型号
ABGUXP带温压补偿智能旋进漩涡气体流量计
公称通径DN(mm)
DN20~DN200
流量范围(m3/h)
2.5~30;4.5~60;10~150;28~400;50~800;150~800;150~2250;360~3600
仪表系数(m3/h)-1
240000,90000,24000,4800,2800,680,210
压力等级(MPa)
1.6;2.5;4.0;6.4等
准确度(级)
1.0,1.5
标准状态条件
P=101.325kpa,T=293.15K
材质
铝合金壳体,不锈钢壳体(高压)
环境温度
-30~+60℃
介质温度
-20~+80℃
相对温度
5%~95%
大气压力
86kpa~106kpa
工作电源
外电源:+24VDC 内电源:3.6V锂电池
整机功耗
外电源:<1W 内电源:<0.3mW,锂电池可用二年以上
输出方式
频率信号 4~20mA电流信号:对应流量0~Qmax ,20mA对应流量可由用户自己设定。 RS485通讯:可传输温度、压力、瞬时流量和累计流量参数。
防爆标志
ExdⅡBT4
防护等级
IP65
产品选型:
代号
口径
流量范围m3/h
ABGUX-25
DN25
2.5~30
ABGUX-32
DN32
4.5~60
ABGUX-50
DN50
10~150
ABGUX-80
DN80
28~400
ABGUX-100
DN100
50~800
ABGUX-150
DN150
150~2250
ABGUX-200
DN200
360~3600
代号
功能1
N
无温压补偿
Y
带温压补偿
代号
输出型号
F1
4-20mA输出(二线制)
F2
4-20mA输出(三线制)
F3
RS485通讯接口
代号
功能2
E1
1.0级
E2
1.5级
T
常温
P1
1.6Mpa
P2
2.5Mpa
P3
4.0Mpa(最高可以定做10MPa)
D1
内部3.6V供电
D2
DC24V供电
B1
不锈钢
B2
铝合金
