ABG402系列双回路数字显示控制仪
概述:
ABG402系列双回路数字显示控制仪与各类传感器,变送器配合使用,可同时对两路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集和通讯,广泛应用于石油、化工、水电、冶金、制药、食品等部门。
性能特点:
自校准和人工校准功能。
万能输入功能。
多重保护、隔离设计、抗干扰能力强、可靠性高。
良好的软件平台,具备二次开发能力,可以满足特殊的功能要求。
先进的模块化结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便。
主要技术指标:
基本误差:0.5%FS或0.2%FS±1个字
分 辨 率:1/20000、14位A/D转换器
显示方式:双排四位LED数码管分别同时显示
采样周期:0.2秒
报警输出:每个通道可分别带二限报警,报警方式、报警灵敏度可设置,继电器输出触点容量AC220V/3A或AC220V/1A。
变送输出:每个通道可分别带4-20mA、0-10mA、1-5V、0-5V隔离输出
精 度:±0.1%FS,12位D/A
通讯输出:接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率—300~9600bps内部自由设定。
馈电输出:DC24V/50mA
电 源:开关电源85~265VAC 功耗4W以下
ABG402系列双回路数字显示控制仪选型表:
型 谱 |
说 明 |
ABG402 |
|
双回路数字显示控制仪 |
外型尺寸 |
A |
|
横式160×80×125 mm |
A/S |
|
竖式80×160×125 mm |
B |
|
方式96×96×110 mm |
C |
|
横式96×48×110 mm |
C/S |
|
竖式48×96×110 mm |
D |
|
方式72×72×110 mm |
F |
|
方式48×48×110mm |
第一通道报警输出 |
B□ |
|
B0无报警,B1-B2,1-2个报警 |
第二通道报警输出 |
B□ |
|
B0无报警,B1-B2,1-2个报警 |
第一通道变送输出 |
X1 |
|
4-20mA输出 |
X2 |
|
0-10mA输出 |
X3 |
|
1-5V输出 |
X4 |
|
0-5V输出 |
第二通道变送输出 |
X1 |
|
4-20mA输出 |
X2 |
|
0-10mA输出 |
X3 |
|
1-5V输出 |
X4 |
|
0-5V输出 |
通讯输出 |
P |
|
微型打印机 |
R |
|
串行通讯RS232 |
S |
|
串行通讯RS485 |
变送器配电电源 |
V12 |
|
带DC12V馈电输出 |
V24 |
|
带DC24V馈电输出 |
供电电源 |
|
220VAC供电 |
W |
DC24V供电 |
第一通道输入信号 |
1sn |
见“输入类型表” |
第二通道输入信号 |
2sn |
见“输入类型表” |
输入信号选择对照表
参数提示符 |
输入信号内容 |
参数提示符 |
输入信号内容 |
tc―K |
K型 |
rtd |
远传电阻0―400Ω |
tc―S |
S型 |
bA1 |
BA1 |
tc―E |
E型 |
bA2 |
BA2 |
tc―b |
B型 |
0―50 |
0―50mV |
tc―t |
T型 |
0―5V |
0―5V |
tc―n |
N型 |
1―5V |
1―5V |
tc―j |
J型 |
0―20 |
0―20mA |
P100 |
Pt100 |
0―10 |
0―10mA |
C100 |
Cu100 |
4―20 |
4―20mA |
Cu50 |
Cu50 |
ts |
特殊规格 |

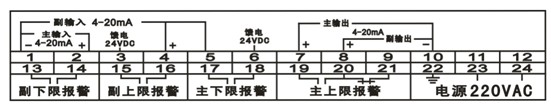

仪表接线示意图:
注:上图仅供参考,如有不同,请以实物接线图为准!
