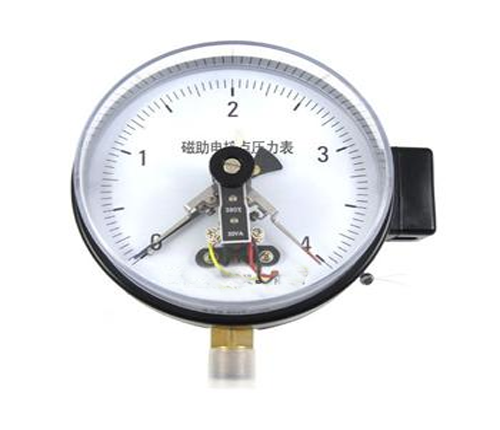

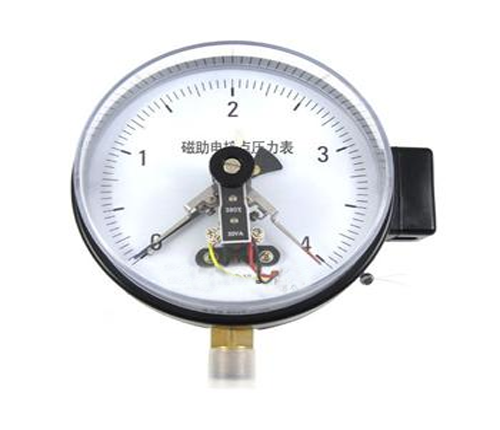

电接点压力表型号:YXC
产品应用:
    电接点压力表广泛应用于石油、化工、冶金、电力、机械等工业部门或机电设备配套中测量无爆炸危险的各种流体介质压力。
    通常,仪表经与相应的电气器件(如继电器及变频器等)配套使用,即可对被测(控)压力系统实现自动控制和发信(报警)的目的。
结构原理:
    电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒(插头座)等组成。
    电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下,迫使弹簧管之末端产生相应的弹性变形一位移,借助拉杆经齿轮传动机构的传动并予放大,由固定齿轮上的指示(连同触头)逐将被测值在度盘上指示出来。与此同时,当其与设定指针上的触头(上限或下限)相接触(动断或动合)的瞬时,致使控制系统中的电路得以断开或接通,以达到自动控制和发信报警的目的。



电接点压力表检定方式:
    电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力,并在压力达到预定值时发出信号,接通控制电路,达到自动控制的报警得目的。
    电接点压力表实际上是压力表操纵的电路开关,仅是普通压力表上多了一个电接点信号装置,因此,对压力部分的检定与检定普通压力表相同,只是压力部分检定合格后,尚需增加对电接点信号装置的检定而已。
    1、电接点压力表检定的步骤:将压力表装在校验器上,用拨针器分别将两信号接触指针拨到上限及下限以外,然后进行示值检定。示值检定合格后,将上限和下限的信号接触指针分别定于三个以上不同的检定点上,缓慢地增加或降低压力,一直到发出信号的瞬时为止,这时标准压力表的读数与信号指针示值间的偏差,不得超过允许基本误差的绝对值。
    2、电接点压力表过早或过晚发生信号:触点位置不正或触点金属杆松动。触点位置不正,将触点校正垂直到恰当发生信号为止。触点金属杆松动,应设法固牢,较轻微者,采用适当放大游丝,增加游丝的反力矩,也有效果。
    3、电接点装置不发生信号:触点太脏接触不良;信号装置绝缘层受潮;电路不通等;触点太脏,用砂纸打磨除去污物;绝缘层受潮,用热风吹干;电路不通,应查找断路并予以修理。
