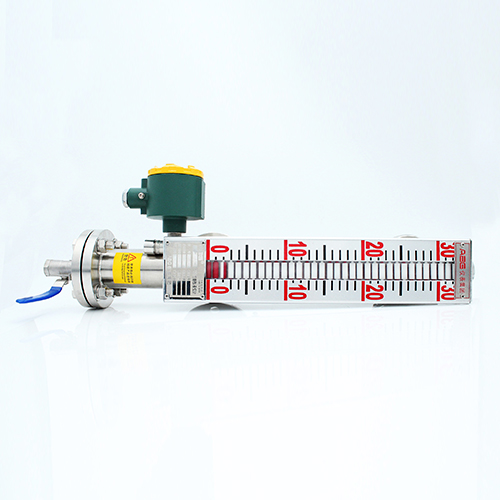

侧装式磁翻板液位计
侧装式磁翻板液位计用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。
侧装式磁翻板液位计的详细资料：
1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位控制。
3、配变送器可实现液位远距报指示，检测与控制。

侧装式磁翻板液位计结构及工作原理
 1、基本型
    根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
    2、电远传
    在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
    3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。



磁翻板系统构成及接线
    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆，上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体，最高表面温度组别T4(135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地，用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。




用户自备法兰

安装形式 主体材质 公称直径 公称压力 D D1 D2 n d f b 侧装 不锈钢 20 4.0 105 75 56 4 14 2 16 ABS 20 10 105 75 56 4 14 2 16 顶装 不锈钢 200 2.5 360 310 274 12 26 3 32 ABS 200 0.6 320 280 274 8 8 3 32

主要技术指标

安装形式内容 侧装式 顶装式 安装间距 (测量范围) 不锈钢 500～5000(mm) 500-2500(mm) ABS、PP-R 500～4000(mm) 工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa 介质密度 ＞0。6g/c ＞0.76g/c 法兰连接 不锈钢 法兰20-40(DN20 PN1.0-4.0) (GB9119-88)   法兰200-25(DN200 PN1.6) (GB9119-88) ABS 法兰20-10(DN20 PN1.0) (GB9119-88)   法兰200-6(DN200 PN0.6) (GB9119-88) 主体材料 ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa) 介质温度 -40～100℃(ABS、PP-R：-40～80℃) 环境温度 -40～+70℃ 示值误差 ±100mm 介质粘度 ≤1st(10-4/s) 上、下限 开关输出      1、控制灵敏度：10mm      2、输出接点容量：AC220V 2A      3、接点寿命：5×104次      4、防爆特征：iaIICT4本质安全型 电远传、 连续显示      1、精度：±1.5%      2、输出负载：750Ω      3、输出信号：0～10mA输出，220V AC电源                  4～20mA输出，24V DC二线制      4、防爆特征：iaIICT4本质安全型



磁翻板液位计选型

ABGUHZ翻柱式磁浮子液位计
	1  侧装式 2  顶装式							安装方式
		1 1Cr18Ni9Ti 2 ABS 3 PP-R						主体材质
			1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa					公称压力
				1 基本型 2 带上下限开关输出 3 带电远传(0～10mA输出，220V，AC) 4 带电远传(4～20mA输出，24V，DC) 5 带本安防爆型(4～20mA，24V，DC) 6 带本安防爆型上下限开关输出				类型
					L 安装间距(测量范围)
						L1 安装深度(顶装式(0～4000mm任选)
							介质密度ρ(g/c)
	2	2	1	1	=2500mm	L1=3000mm	ρ=0.8g/c	举例
