过滤器
产品用途

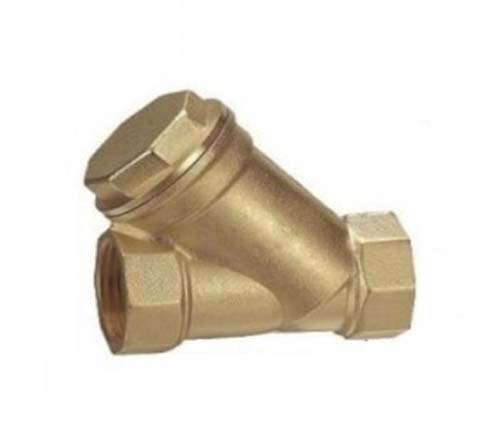

Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置,通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成墙塞,以保护设备管道上的配件免受磨损和堵塞

◆产品特点
Y型过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网

执行标准
设计规范:HG/T 21637
结构长度:GB/T 12221
连接法兰:JB/T 79
试验与检验:JB/T 9092
产品标识:GB/T 12220
供货规范:JB/T 7928

广泛用于蒸汽、空气、水、油品等多种介质的管线中;保护管线系统各种设备、水泵、阀门等;免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。

特点
1、抗污性强,排污方便;流通面积大,压力损失小;结构简单,体积小。重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度:为l0—120目,介质:蒸汽、空气、水、油品、或根据用户要求定做。

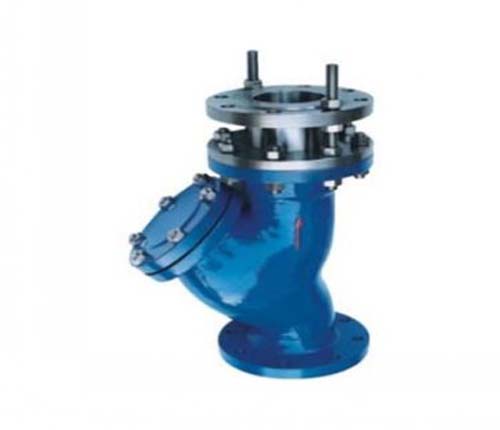

4、伸缩型特点:拉伸长度。最大位置可移伸100mm。有利于安装方便。提高工作效率。

主要零件部件材料表
要主零件部件材料表
Code
序号
Parts
零件名称
Materials
材料
1
Bodv
阀体
CarbonsteelStainlessSteel
碳钢、不锈钢
2
Filter Core Net
滤芯网
Stainless Steel
不锈钢
3
Gasket
垫片
Metal graphite
金属石墨
4
Gauze Filter Cap
滤网盖
CarbonsteeIStainlessSteel
碳钢、不锈钢
技术参数表
Model
产品型号
Nominal
Diameter(DN)
公称通径
Connection
连接方式
Nominal
Pressure fMPa)
公称压力
Max.Allowable
TMP(℃)
最高允许温度
External Dimensions(mm)外形尺寸
L
H1
H2
SY4P
15—20
25
Flange法兰
1.6—4.0
425
160
150
53
58
70
95
SY4P
32
Flange法兰
1.6—4.0
425
1 80
73
120
SY4P
40
Flange法兰
1.6—4.0
425
200
75
1 35
SY4P
50
Flange法兰
1.6—4.0
425
230
80
1 65
SY4P
65
Flange法兰
1.6—4.0
425
270
93
1 80
SY4P
80
Flange法兰
1.6—4.0
425
290
1 00
1 89
SY4P
100
Flange法兰
1.6—4.0
425
310
1 1 0
235
SY4P
125
Flange法兰
1.6—4.0
425
400
125
280
SY4P
1 50
Flange法兰
1.6—4.0
425
430
143
345
SY4P
200
Flange法兰
1.6—4.0
425
500
170
410
SY4P
250
Flange法兰
1.6—4.0
425
590
203
610
SY4P
300
Flange法兰
1.6—4.0
425
650
230
690
SY4P
350
Flange法兰
1.6—4.0
425
700
255
780
