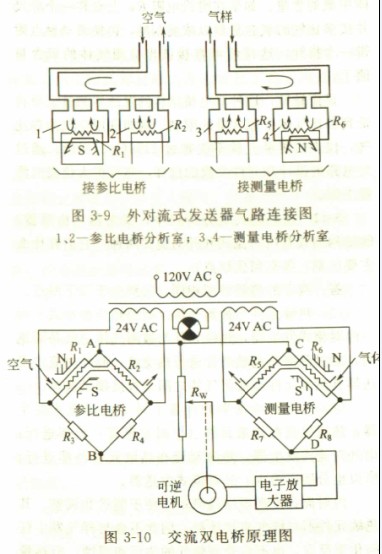

为了更好地补偿由于环境温度变化、电源压力波动、发送器倾斜等因素给测量带来的影响，外对流式发送器一般都采用双电桥结构。其气路连接如图3-9所示，交流双电桥原理如图3-10所示二试述其测量过程和工作原理。

     外对流式发送器由侧量电桥和参比电桥构成。四个气室分为两组，分别置于两个电桥中，每组两个气室中各有一个气室底部装有磁极，气室中的热敏元件作为线路中测量电桥和参比电桥的桥臂。在气路上，安排测量侧的气室通过被测气体，而参比侧气室则通过氧含量为定值的参比气，如空气。
    在测量线路中，R₁、R₂、R₃、R₄组成参比电桥，R₅、R₆、R₇、R₈组成测量电桥，其中R₁、R₂和R₅、R₆是铂丝热敏元件，R₃、R₄和R₇、R₈是锰铜固定电阻。热敏元件R1、R₆所处的气室设有非均匀磁场，而R₂、R₅所处的气室不设置磁场。两个电桥由同一电源变压路的两个参数相同的次级绕组供电，显然，这是一个交流双电桥测量线路。
    在发送器工作时，由于参比电桥两个气室通过的是含氧量为定值的参比气，因此，电桥的顶点A、B的输出信号也是一个恒定的电压值(指交流电压的幅值)，这个恒定的电压作为标准信号加在滑线电阻R_w的两端。测量电桥中的两个气室通过的是被测气体，电桥的顶点C、D输出信号的大小，因被测气体中氧含量的不同而异。
    从图3-10可见，测量电桥的输出信号与滑动电阻R_w上取出的信号进行比较，其差值送放大器的输入端，经放大器放大后，推动可逆电机转动并带动滑动触点在滑线电阻R_w上移动，当滑动触点在滑线电阻R_w上取得的电压降与测量电桥的输出信号大小相等时，测量回路达到平衡。此时，放大器输人端的信号为零，可逆电机停止转动，滑动触点也停止转动，滑动触点在滑线电阻R_w上的位置，就反映了被测气体中氧的含量。如果在滑线电阻RW上安装一个标尺并按参比气的氧含量刻以浓度可刻度，再使滑动触点附带一个指针，这样便可直接读出被测气体的氧含量值了。
    显而易见，这种双电桥结构的发送器测量上限将受到参比气体中氧含量的限制。例如选用空气为参比气，仪表的测量上就不能超过21%O₂。当然，通过对电路的设计和元件参数的选择，亦可扩大仪表的测量上限。
